Производство воздуховодов

<



Виды конструкций

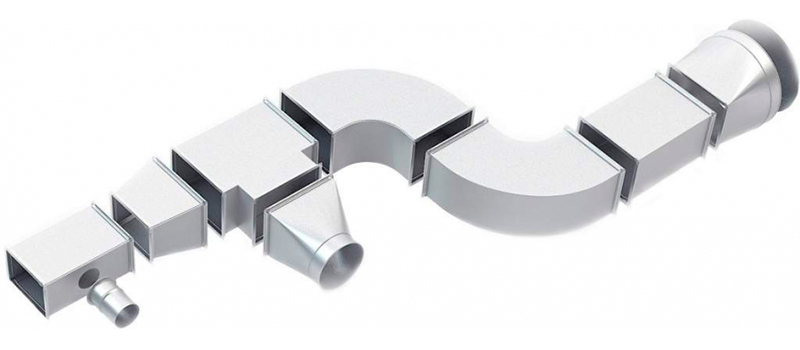

Формы изделий:

  • прямоугольные

  • круглые




Способы соединения воздуховодов:

  • Соединение на сварном фланце

  • Шинорейка

  • Сварное

  • Ниппельное соединение (ниппель, муфта)

  • Фланцевое соединение




Фланцевое соединение

Основной, используемый нами, вариант соединения.

При данном типе соединения требуется дополнительный крепеж в виде гаек и болтов расположенных по всему периметру на одинаковом расстоянии. В соответствии с требованием СНиП 3.05.01-85, между фланцами размещаются уплотнительные материалы.




Еврошина (шина монтажная)

Это оцинкованный профиль определенной формы, похожий на латинскую L. Ширина изделия варьируется от 20 до 30 мм.

Соединение частей происходит при помощи саморезов. Такая шина придает конструкции дополнительную жесткость и обеспечивает большую плотность соединения деталей конструкции. Шина значительно ускоряет процесс монтажа конструкции с повышенной степенью герметичности.

В случае если одна из сторон воздуховода превышает 50 см, дополнительно необходима установка монтажных скоб.




Сварное соединение

Используется редко из-за больших расходов на материал и низкой эффективности. Вариант, когда сварка наиболее оптимальна – это особое требование к плотности системы вентиляции. Например, в котельных, где высокая концентрация влажности, над электрическими трансформаторами и т. п.




Ниппельное соединение

Наиболее оптимальный и быстрый вариант монтажа круглых и плоскоовальных воздуховодов.

В настоящее время используют два варианта ниппелей:

  • На ниппеле - это внутренний ниппель, его диаметр чуть меньше диаметра воздуховода, вставляется внутрь воздуховода вентиляционной системы.

  • На муфте - это внешний ниппель его диаметр чуть больше, располагается поверх воздуховода/присоединительного патрубка фасонного элемента.

Стыки ниппеля покрываются герметичной лентой, чаще всего алюминиевой. Возможно применение и других вариантов для создания герметичности.





Производство воздуховодов



Материалы




Наше предприятие специализируется на изготовлении воздуховодов из:

  • оцинкованной стали

  • нержавеющей стали

  • черной стали




Наиболее востребованы трубы из оцинкованной стали. Они устойчивы к коррозии, механическим повреждениям и приспособлены для значительных нагрузок. Еще одно преимущество таких воздуховодов — широкий диапазон рабочих температур.




Технология производства




Производство воздуховодов прямоугольного сечения

Данный тип изделий используются, в основном, в промышленных целях. Поэтому обычно выпускаются в больших объемах.

Основные этапы изготовления:

  1. Раскрой металлического листа, из которого будут выполнены части конструкции.

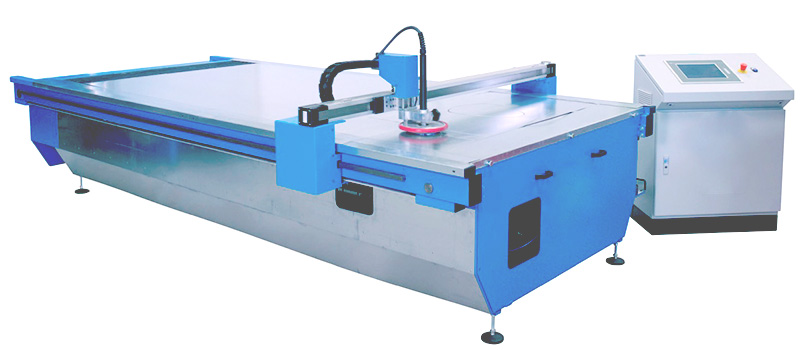

Используется станок плазменной резки Spiro PlasmaFlorett

  1. Гибка заготовок с помощью специального оборудования.

Используются автоматическая линия AML IIIминимальный размер 100*100мм и станок тоннельной сборки прямоугольных воздуховодов RAS – 12.01

  1. Заделка стыков.




Изготовление воздуховодов круглого сечения

Они разделяются на:

прямошовные - максимальная длина такого воздуховода составляем 1250мм с максимальным размером стороны 1250мм что обусловлено размером стальных листов используемых в производстве.

спирально-навивные - это воздуховоды круглого сечения практически не ограниченны длинной с диаметром 100-1250мм. Спирально-навивные воздуховоды более экономичный вариант, потому что в конструкцию включено меньше крепежных элементов. Изготавливаются на специальном навивочном станке — Spiro Tubeformer с жесткими кольцами. Он упрощает процесс и исключает этап заделки швов.




Все этапы производства:

  • Разрезание листов

  • Вальцовка

  • Формирование фальца

  • Закрытие фальца

  • Формирование зигов и отбортовка

  • Раскрой деталей

  • Соединение деталей

  • Сборка конструкции




Производство воздуховодов

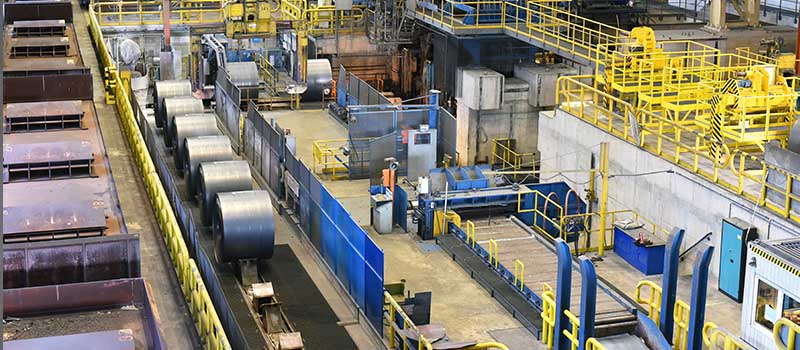

Автоматические линии




Автоматическая линия - это комплекс оборудования для производства разных видов вентиляционных труб.

В комплект нашей линии входят:

  • подающие машины;

  • разматывающие автоматы;

  • станки для корректировки листа;

  • гильотины;

  • системы ЧПУ.




Имеющееся оборудование, необходимое для производства прямоугольных конструкций длиной до 1250 мм:

  • Станки для формирования ребра жесткости

  • Пуклевочные прессы

  • Ручные виброножницы

  • Фальцепрокатные станки

  • Вальцовочные станки

  • Механические листосгибы

  • Гильотина с ножным приводом




Оборудования цеха по производству круглых воздуховодов:

  • Гильотиновые ножницы

  • Редукторные гильотины

  • Вальцовочные станки

  • Фальцепрокатные станки

  • Фальцеосадочные станки

  • Зиговочные машины

  • Ножницы по металлу, станки лазерной резки

  • Сварочные машины

  • Станки для производства отводов — Spiro Combi - T




Мы уверены в качестве нашей продукции и даем 5ти летнюю гарантию на воздуховоды нашего производства! При условии использования с соблюдением всех норм и правил эксплуатации.
